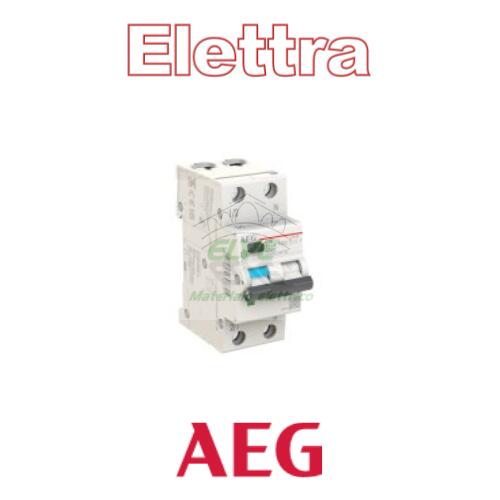

AEG -8012542704959 - DN45C25/AC30 Interruttore magnetotermico differenziale
DN45C25/AC30 - MTD AEG DN45 1P+N C 25A 4,5kA 30mA AC 2M

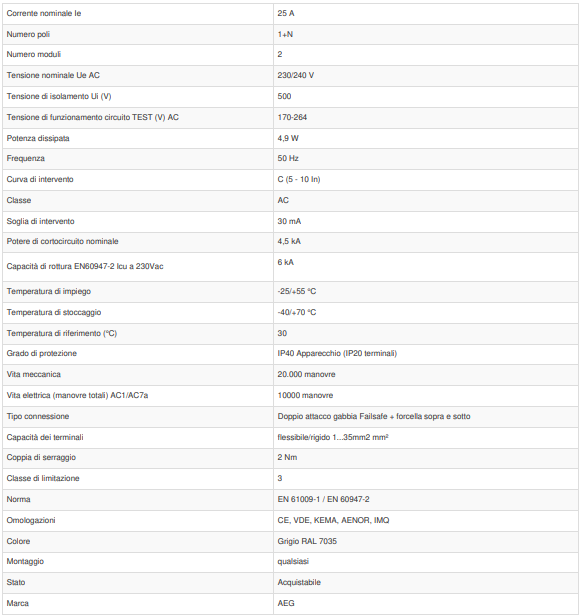

Interruttore automatico differenziale magnetotermico AEG serie Elfanext, modello DN45 1P+N, tensione nominale 1P+N 230/240VAC, corrente nominale da 6A a 40A, tensione per circuito di test 110(170 per 30mA)/264V, tensione di isolamento 500VAC, curva di intervento tipo B/C, classe AC/A/F, soglia d'intervento 30mA, protezione contro gli scatti intempestivi 3000A per F, frequenza 50Hz, potere di interruzione 4,5kA secondo EN61009-1, capacità di rottura 6kA secondo EN60947-2, temperatura di funzionamento -25/+55°C, temperatura di stoccaggio -40/+70°C, grado di protezione IP40 per apparecchio e IP20 per i terminali, vita meccanica 20000 manovre, vita elettrica 10000 manovre, attacchi con failsafe con connessione a forchetta sopra/sotto, capacità dei terminali 1/35mm² flessibile/rigido, coppia di serraggio 2Nm, segnalazione frontale di stato e scattato con finestrelle meccaniche, segnalazione di intervento per guasto differenziale con bandiera blu, posizione di montaggio qualsiasi.
L'interruttore magnetotermico differenziale diclasse AC è progettato per rilevare le sole correnti di guasto alternate di tipo sinusoidale. È ideale per proteggere circuiti concarichi lineari resistivio privi di elettronica di controllo, garantendo la sicurezza contro i contatti indiretti e i sovraccarichi.
I punti di forza
- PULSANTE DI PROVA: verifica del corretto funzionamento del dispositivo
- BANDIERA BLU: segnalazione di intervento per guasto differenziale
- INDICAZIONE DELLA TEMPERATURA DI FUNZIONAMENTO MINIMA
- SEGNALAZIONE DI STATO: visualizzazione meccanica dello stato dell’interruttore (VERDE=OFF/ROSSO=ON)
